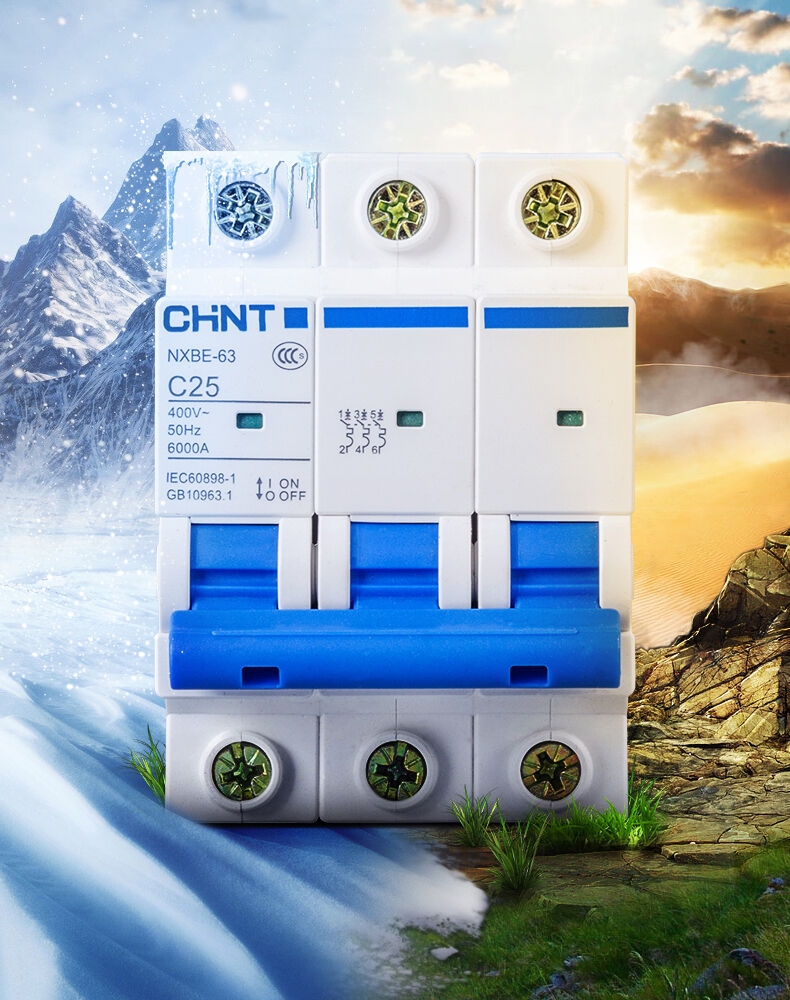

Chint Dijoncteur Courant Interrupteur NXB-63/125 3P

1. Normes conformes

IEC60898-1

2. certification conforme

CE

3. Fonction principale

Protection contre les surcharges, protection contre les courts-circuits, isolation positive

4. Paramètres techniques

Courant nominal: 16A, 20A, 25A, 32A, 40A, 50A, 63A,80A,100A,125A; Tension nominale: 230V (1P, 1P + N), 230/400V (2 ~ 4P, 3P + N); Fréquence: 50; Type de libération électromagnétique: C Nombre de pôles: 1P, 1P + N, 2P, 3P, 3P + N, 4P; Durée de vie mécanique: 20000 cycles; Vie électrique: 10000 cycles; Capacité nominale de rupture de court-circuit (ric): 6000A Et 10000A(Pour 80A,100A,125A); Capacité de rupture de court-circuit (ci): 6000A Et 7500A(Pour 80A,100A,125A); Tension de tenue à impulsion nominale (Uimp): 4kV; Consommation d'énergie sur chaque pôle du disjoncteur: voir le tableau 1.

• Tableau 1
• Courant nominal en (A) consommation d'énergie maximale par pôle (W)
• 1 ~ 10 3
• 16 3.5
• 20 ~ 25 4
• 32 6
• 40 7.5
• 50 9
• 63 13
•

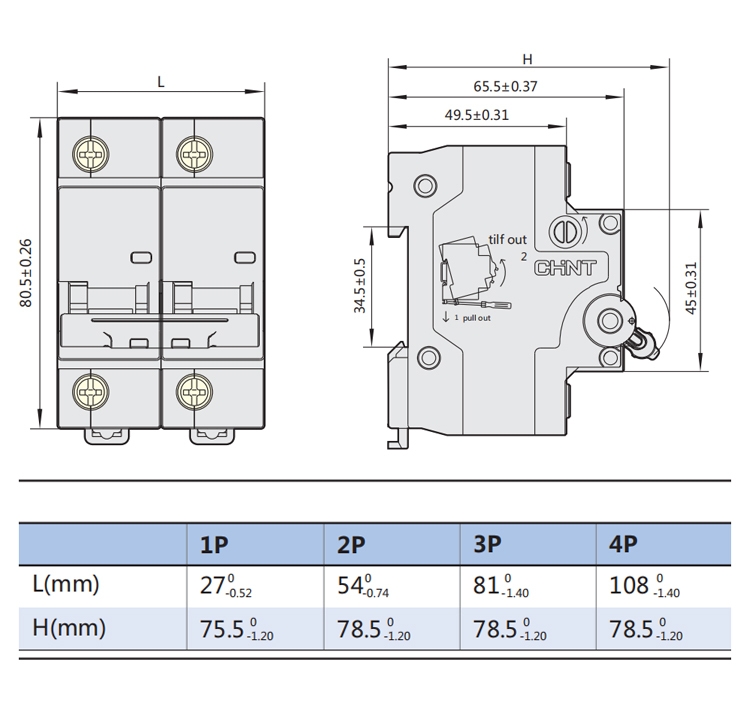

5. Dimensions et tailles d'installation

Forte adaptabilité à l'environnement et fonctionnement fiable dans des environnements difficiles

-30 ℃ ~ 70 ℃ plage de température ambiante, pour répondre aux besoins de diverses applications

La durée de vie mécanique et électrique est deux fois supérieure à la norme, et la durée de vie est plus longue

Durée de vie mécanique 20,000 fois, durée de vie électrique 10,000 fois

Fenêtre indicateur de Contact, position claire

Tous les modèles de visualisation de la position de la tête de contact, éviter une mauvaise opération, utiliser plus fiable

Disjoncteur et protection contre les fuites choisir

1. L'interrupteur principal de la boîte de distribution domestique est généralement un mini disjoncteur 32A-63A ou un disjoncteur de protection contre les fuites qui peut déconnecter la ligne de phase et la ligne neutre en même temps Le disjoncteur miniature 2.10A-16A est généralement sélectionné pour le circuit d'éclairage 3. Le circuit de prise sélectionne généralement le disjoncteur de protection contre les fuites de 16A-20A

Le courant de commutation est sélectionné en fonction de la puissance de l'équipement

1. Formule de calcul = puissance/tension * 3 (courant d'impact) 2. Par exemple: disjoncteur de sélection de tension de l'équipement 3000W 380V, 3000W * 3 (courant d'impulsion) /380V ≈ 23,68a ≈ 25A, nous choisissons le disjoncteur 25A ou le disjoncteur de fuite

Comment choisir le voyage électromagnétique de type C et de type D

La plage d'action à long délai de type C est de 5 à 10 pouces; La longue plage d'action de retard de type D est de 10in-12in.(In est le courant nominal de l'interrupteur) Le Type C est utilisé dans les zones de charge légère telles que le contrôle de distribution et l'éclairage. Le Type D peut être utilisé dans des endroits de démarrage à forte charge, tels que le démarrage du moteur, peut éviter l'équipement après le démarrage. Le courant instantané est trop grand pour provoquer un déclenchement inutile de l'interrupteur de surcharge.
