Chint Contacteur De Courant Alternatif CJX2-2510



  1, champ d'application

Le contacteur ca de la série CJX2 (ci-après dénommé contacteur) est principalement utilisé pour le courant alternatif 50Hz (ou 60Hz),



Tension de fonctionnement nominale jusqu'à 690V et courant de fonctionnement nominal jusqu'à 95A sous AC-3, catégorie 400(380)V,



Pour la connexion à distance et le circuit de rupture, le démarrage et le contrôle fréquents du moteur à courant alternatif. Un démarreur électromagnétique



Peut être formé avec des relais thermiques appropriés pour protéger les circuits qui peuvent fonctionner en surcharge.



Conforme à la norme: GB/T 14048.4, IEC/EN 60947-4-1.



  2, modèle et signification



C J--------------------Contacteur à courant alternatif

X--------------------Petit

2--------------------Concevoir un numéro de séquence

-

□--------------------Le code de spécification de base est exprimé comme le fonctionnement nominal

Courant de AC-3 à 400(380)V

□--------------------Nombre de contacts, exprimé en nombre

10 indique trois contacts principaux normalement ouverts et un contact auxiliaire normalement ouvert (32A et moins)

01 indique trois contacts principaux normalement ouverts et un contact auxiliaire normalement fermé (32A et moins)

11 indique trois contacts principaux normalement ouverts, un contact auxiliaire normalement ouvert et un contact auxiliaire normalement fermé (40A et plus)

04 signifie quatre contacts principaux normalement ouverts (sauf 18A et 32A)

08 indique deux contacts principaux normalement ouverts et deux contacts principaux normalement fermés (sauf 18A et 32A)



2.1 modèles et significations de l'annexe



F4--------------------Nombre de contacts auxiliaires normalement fermés

-

D--------------------Nombre de contacts auxiliaires normalement ouverts

D--------------------Groupe de contact auxiliaire

----------------------------------------------------------------------------------------------------------------

F5--------------------Tête de retard d'air

-

D--------------------T signifie délai de mise sous tension; D indique le délai de mise hors tension

D--------------------0 indique que le délai varie de 0.1s à 3S

2 indique que le délai varie de 0.1 secondes à 30 secondes

4 indique que le délai varie de 10s à 180s

----------------------------------------------------------------------------------------------------------------

N--------------------Code caractéristique d'entreprise

C--------------------Contacteur à courant alternatif

F--------------------Groupe de contact auxiliaire

1 --------------------Concevoir un numéro de séquence

-

1 --------------------1 contact auxiliaire normalement ouvert

1 --------------------1 contact auxiliaire normalement fermé

C --------------------Suspension latérale

----------------------------------------------------------------------------------------------------------------



SR--------------------Suppresseur de montée subite



2--------------------Concevoir un numéro de séquence

-

D--------------------Catégorie de courant de fonctionnement (Type A convient au courant où 09A

~ 32A/contacteur, type C pour contacteur électrique avec débit de 40A à 95A)

D--------------------Tension de fonctionnement

----------------------------------------------------------------------------------------------------------------

CBB--------------------Bus-barre

-

D--------------------Numéro de série

D--------------------Modèle de produit

----------------------------------------------------------------------------------------------------------------

MI--------------------Module de verrouillage mécanique pour contacteurs à courant alternatif uniquement

-

D--------------------5 convient pour 9A ~ 32A 3P,4P



6 applicable à 40A à 65A 3P



7 applicable à 40A à 65A 4P et 80A à 95A 3P



8 Applicable à 80A à 95A 4P



  3, conditions de fonctionnement normales et conditions d'installation



3.1 température de l'air ambiant: -5 ℃ ~ + 40 ℃, la valeur moyenne dans les 24 heures ne doit pas dépasser + 35 ℃.



3.2 Altitude: n'excédant pas 2000m.



3.3 conditions atmosphériques: la température la plus élevée + 40 ℃, l'humidité relative de l'air n'est pas plus



Plus de 50%; Une humidité relative élevée peut être autorisée à des températures plus basses, telles que 90% à + 20 ° C.



Des mesures spéciales doivent être prises pour la condensation occasionnelle produite par les changements de température.



Niveau de Pollution 3.4: niveau 3.



3.5 catégorie d'installation: classe



3.6 conditions d'installation: l'inclinaison entre la surface d'installation et le plan vertical est



Inférieur ou égal à ± 5 °.



3.7 choc et vibration: le produit doit être installé et utilisé dans un endroit sans importance



Secousses, chocs et vibrations.



  4, principaux paramètres et performances techniques

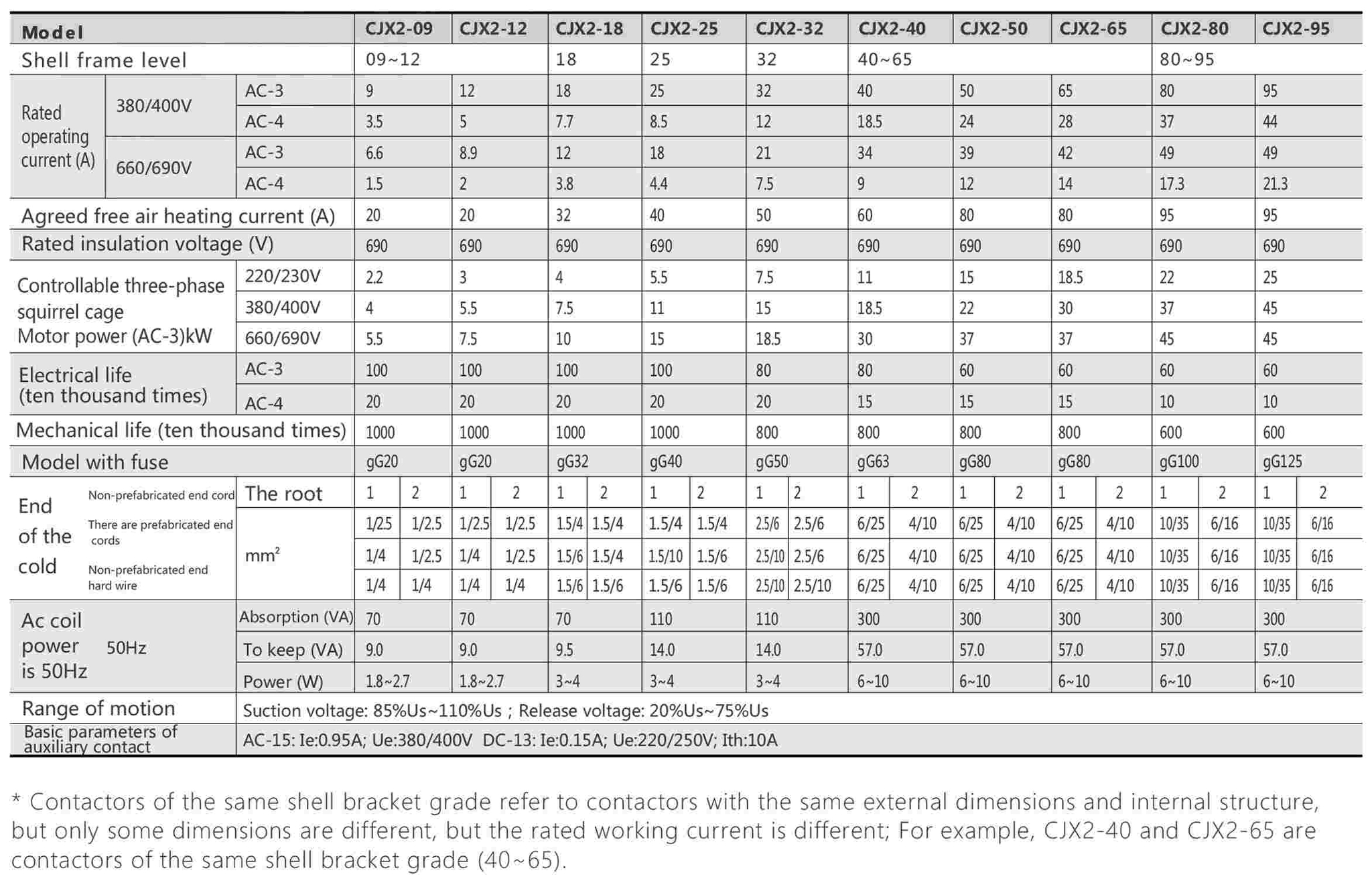

4.1 paramètres principaux et indices de performance technique du contacteur (voir tableau 1)
